SRM均衡磁场焊接技术

均衡磁场焊接是SOYER公司在螺柱焊领域的又一项革命性技术，通过电磁技术平衡焊接电弧，电弧在磁场中高速旋转使螺母、螺柱端面各部分熔化的金属平衡均匀过渡，从而获得成形美观的焊缝。SRM技术的应用，使使用气体保护焊接M12/M16等大直径螺柱得到美观、高质量的焊缝成为了现实。弯曲、拉伸、熔深等性能的检验符合DIN    EN ISO 14555标准。

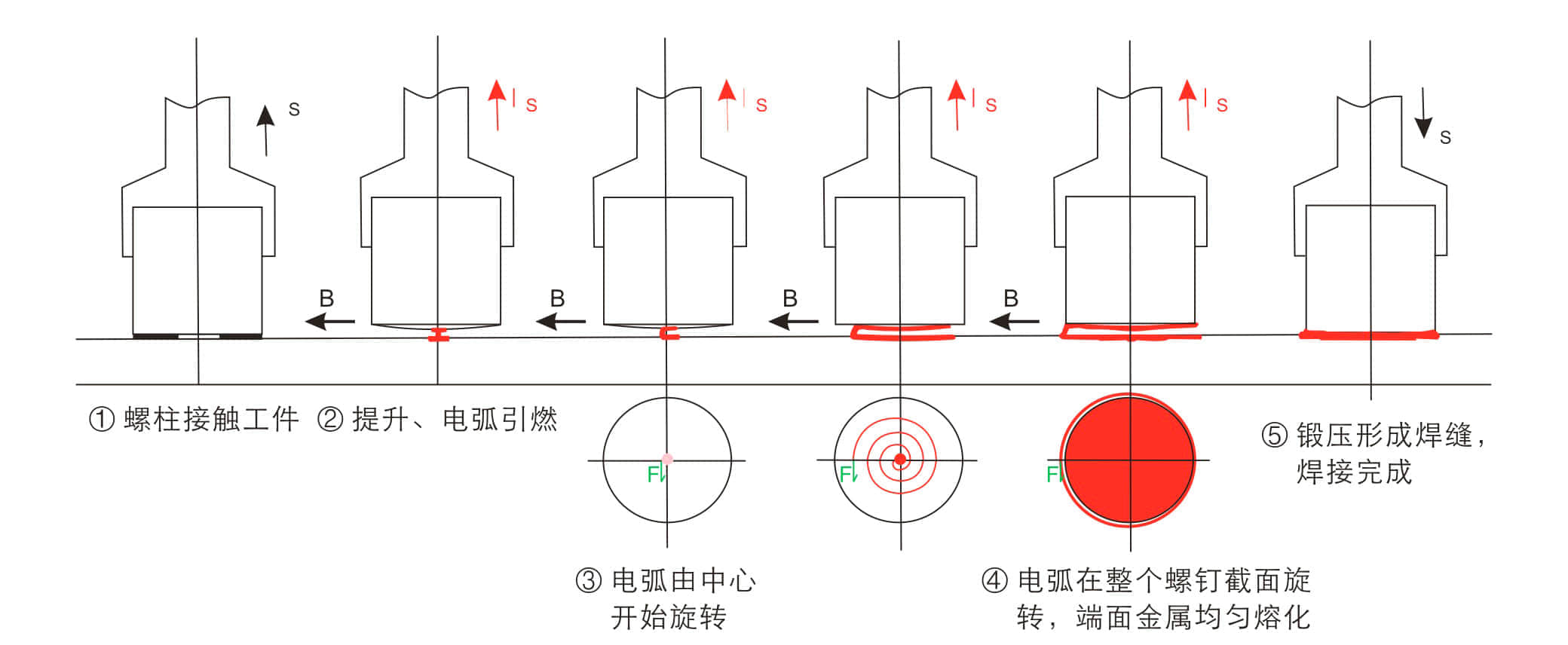

工艺原理

工艺对比

螺柱材料：S235（5.8强度等级），板材材料：S355
螺柱直径：M12，板材厚度：10 mm

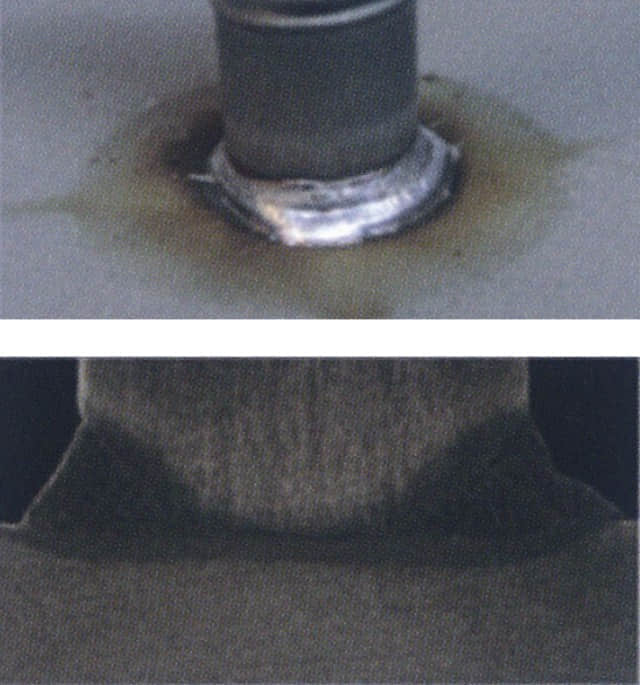

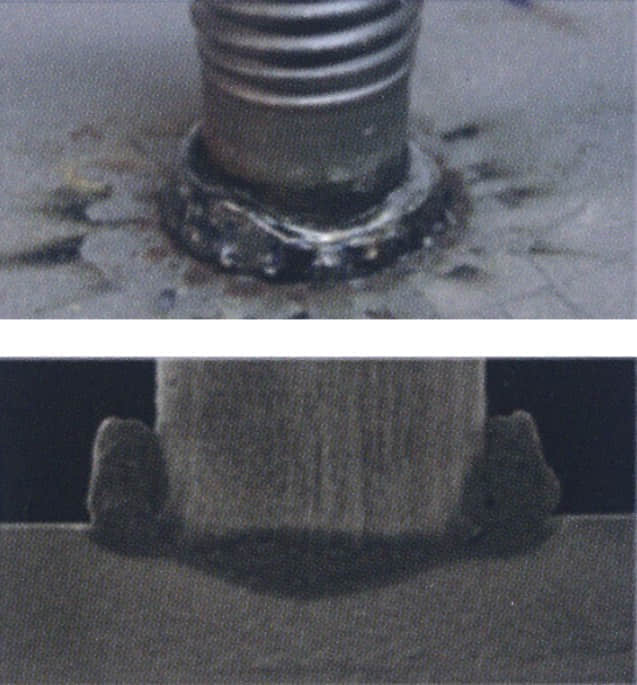

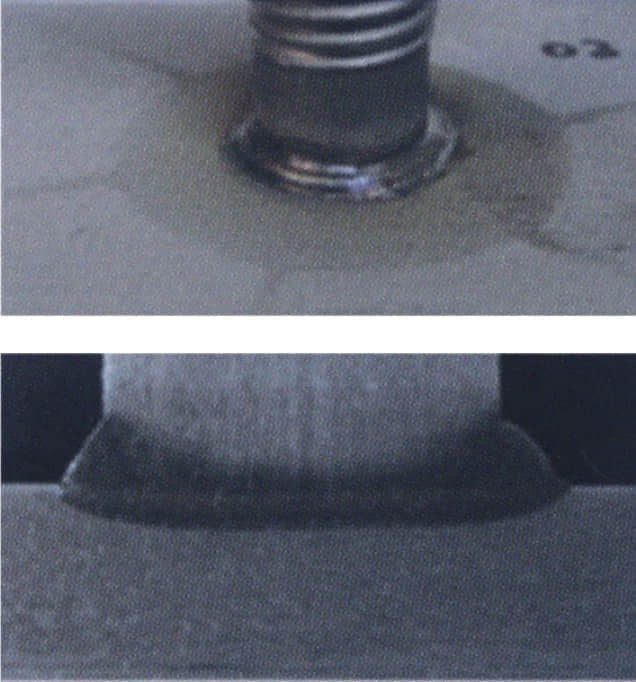

SRM气体保护焊接	陶瓷环保护焊接	无SRM气体保护焊接
焊接电流：800 A	焊接电流：960 A	焊接电流：960 A
焊接时间：220 ms	焊接时间：240 ms	焊接时间：240 ms
螺柱类型：HZ-1	螺柱类型：PD	螺螺柱类型：PD
保护气体：M21-Arc-18	/	保护气体：M21-Arc-18
气体流量：10 L/min	/	气体流量：10 L/min
SRM：315 mA	SRM：没有使用	SRM：没有使用

应用领域

精密金属制品、汽车金属配件、高压电气柜、家居电器、机械结构、机箱机柜。

技术特点

• 几乎没有焊接飞溅
• 焊接过程更加安全
• 可实现全自动焊接
• 能有效减少磁偏吹
• 焊接时间减少60%
• 能量损耗减少70%
• 焊接烧穿减少75%
• 金属熔化量减少70%
• 焊接熔深相对减少60%
• 无需陶瓷环，使用成本低
• 螺柱无需法兰面和引弧剂
• 板厚和螺柱直径比例可达1:10
• 焊缝细小，螺母可旋到板材表面
• 焊接热输入小，焊后工件变形小
• 操作简单，无需特殊装置，重复性良好
• 焊缝没有凹陷，螺柱端部尺寸保持不变
• 可实现全位置焊接（水平焊、横焊、仰焊）
• 成型美观，焊缝质量高，金属熔合深度均匀

均衡磁场功能配置

SOYER的BMK-8i、BMK-10i、BMK-12i、BMK-16i、BMH-22i、BMH-30i系列的拉弧式螺柱焊机均配置有均衡磁场功能，只需搭配专用的SRM焊枪，即可得到良好的焊接质量。其中BMK-16i搭配PH-3N    SRM焊枪可实现M8/M10/M12不锈钢螺母的焊接，板材可为不锈钢、碳钢、耐热钢。
